Обустройство электропроводки на даче — задача, которая требует внимания к деталям. От правильного подключения к линии электропередач до монтажа последней розетки — каждый этап влияет на безопасность и комфорт. В этой статье разберем пошаговую инструкцию: от ввода от столба до финишной точки.
Подключение от воздушной линии до вводного щита

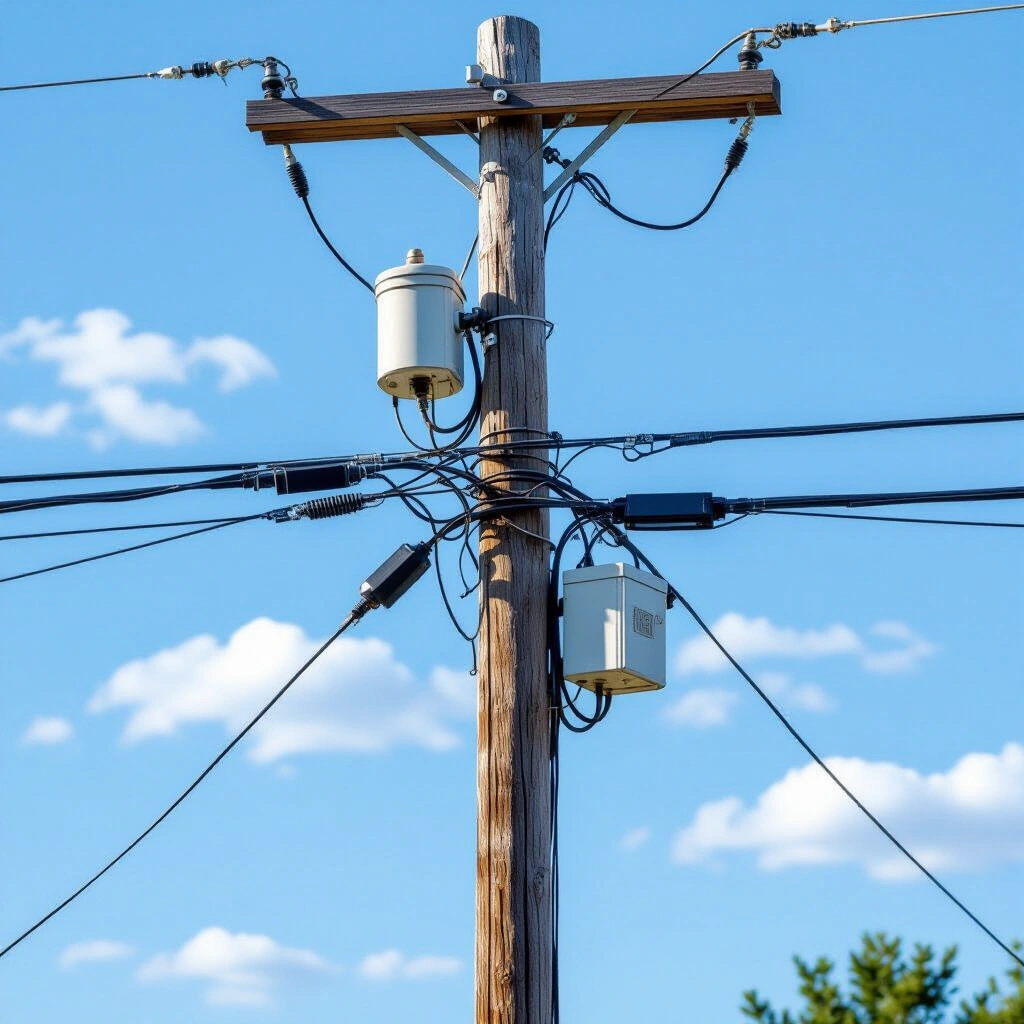

Первый этап — организация ввода электричества в дом. Чаще всего используется воздушное подключение от ближайшей опоры. Для этого применяют самонесущий изолированный провод (СИП). Его преимущество — устойчивость к погодным условиям и долговечность.
- Рассчитайте минимальное сечение СИП (рекомендуется от 16 мм² для меди).
- Обеспечьте высоту ввода не менее 2,75 м над землей.
- Установите на фасаде дома вводной автомат и устройство защиты от импульсных перенапряжений (УЗИП).
Внутренняя разводка: от щитка до потребителей
После ввода электричества переходим к распределительному щиту. Внутри него монтируются автоматические выключатели (автоматы) и устройство защитного отключения (УЗО). Для дачного дома типичная схема:
- Отдельная линия для освещения (автомат на 10–16 А).
- Линия для розеток (автомат на 16–25 А).
- Линия для мощных приборов (электроплита, насос, обогреватель) — автомат на 32–40 А и кабель сечением 4–6 мм².
Для прокладки внутри стен используйте трехжильный медный кабель типа ВВГнг-LS — он не поддерживает горение. Кабель укладывается в штробы (для скрытой проводки) или в кабель-каналы (для открытой). Ни в коем случае не соединяйте алюминиевые и медные провода напрямую — используйте клеммные колодки.
Монтаж розеток, выключателей и распределительных коробок
Когда кабели проложены, приступают к установке подрозетников и распределительных коробок. Важные моменты:
- Высота розеток от пола — 30–40 см (для удобства), выключателей — 90–100 см.
- Соединения проводов выполняйте в распредкоробках с помощью пайки, сварки или Wago-клемм.
- Перед подключением обесточьте линию и проверьте целостность изоляции тестером.
Безопасность дачной проводки
Дачные дома часто страдают от перепадов напряжения и грызунов. Рекомендуется:
- Установить реле напряжения (РН) в щитке.
- Использовать кабель в двойной изоляции и металлические рукава в местах возможного повреждения.
- Проводить ежегодную проверку сопротивления изоляции.
Помните: монтаж ввода от столба и сборку щитка лучше доверить профессиональному электрику — это гарантия вашей безопасности. Остальные работы, при знании основ ПУЭ, можно выполнить самостоятельно.
