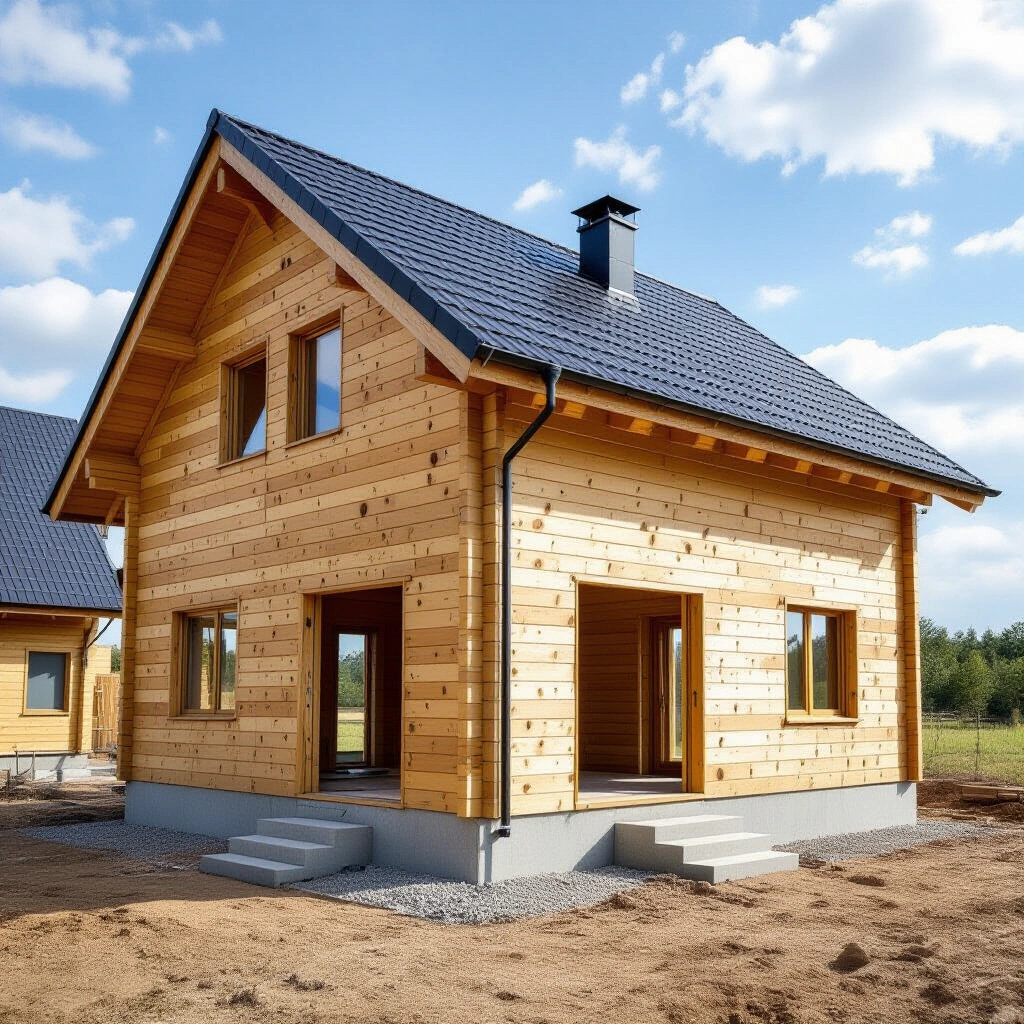

Деревянные дома ценятся за экологичность, комфортный микроклимат и эстетику. Однако древесина остаётся горючим материалом, поэтому электромонтаж в таком строении требует особого подхода. Основной нормативный документ — Правила устройства электроустановок (ПУЭ), а также свод правил СП 256.1325800.2016. Соблюдение этих норм — не прихоть, а необходимость для безопасности жильцов и сохранности имущества.
Выбор кабеля и способа прокладки
ПУЭ категорически запрещает прокладывать небронированные кабели с горючей изоляцией прямо по деревянным конструкциям. Для скрытой проводки нужно использовать:
- Кабель с медными жилами в негорючей оболочке — ВВГнг-LS, NYM (NG) или аналоги.
- Металлические трубы или стальные гофрированные рукава (ПНГ-П). Пластиковая гофра допускается только при последующем оштукатуривании поверхности слоем не менее 10 мм.
- Герметичные металлические распределительные коробки с уплотнителями.
Для открытой проводки правила мягче: допускается укладка кабеля в кабель-каналах из самозатухающего пластика (ПВХ) или на фарфоровых роликах (ретро-стиль). В этом случае изоляция должна быть выполнена из негорючих материалов, а под кабель-каналы обязательно прокладывается асбестовая или металлическая подкладка, выступающая на 10 мм с каждой стороны.
Заземление и защитная автоматика
В деревянном доме обязательно выполняется контур заземления. ПУЭ рекомендует систему TN-C-S с разделением PEN-проводника во вводном щите. Если старая воздушная линия выполнена по схеме TN-C (без отдельного заземления), необходимо установить систему уравнивания потенциалов и УЗО с током утечки не более 30 мА на все розеточные и осветительные группы.
Вводной щит должен быть изготовлен из негорючего материала (металл). Устанавливаются:
- Автоматические выключатели с характеристикой C или B.
- Устройства защитного отключения (УЗО) селективные (пожарные) на 100–300 мА на вводе.
- УЗО на 10–30 мА на розетки, ванную, кухню.
- Реле напряжения или ограничители перенапряжения (УЗИП) — для защиты от импульсных скачков в грозу.
Правила прохода через стены и перекрытия
При пересечении деревянных стен кабель прокладывают в отрезке стальной трубы с толщиной стенки не менее 2,8 мм. Концы трубы должны выступать на 5–10 мм с каждой стороны и заделываться негорючим уплотнителем (например, цементно-песчаной смесью или базальтовой ватой). Запрещается использовать асбест и горючие герметики.
Все соединения выполняются только в распределительных коробках. Скрутки недопустимы — используются клеммники Wago, гильзы или пайка.
Дополнительные рекомендации
- Перед началом работ составьте план-схему с указанием всех точек подключения.
- Используйте трёхжильный кабель (фаза-ноль-земля) для всех стационарных светильников и розеток.
- Устанавливайте автоматы только DIN-рейку; не используйте «пробки» советского образца.
- После завершения монтажа обязательно вызовите электрика-лаборанта для замера сопротивления изоляции и контура заземления.
Соблюдение требований ПУЭ при электромонтаже в деревянном доме — залог вашей безопасности. Даже если проект кажется затратным, помните: цена ошибки (пожар) во много раз выше. Доверяйте работы только лицензированным специалистам, имеющим допуск к работе с объектами повышенной пожарной опасности.
