Электропроводка — основа безопасного и комфортного жилья. При скрытом монтаже кабели чаще всего прокладывают в штробах стен или в стяжке пола. Кажущаяся простота работ обманчива: ошибки на этом этапе приводят к коротким замыканиям, повреждению проводки при отделке и даже пожару. Разберём ключевые правила и типичные промахи, которые допускают даже опытные мастера.
Правила прокладки кабеля в штробах
Глубина и ширина штробы. Кабель должен утапливаться в стену полностью, а слой штукатурки над ним — составлять не менее 10–15 мм. Ширина штробы — не более двух диаметров кабеля. Если прокладываете несколько линий, соблюдайте расстояние между ними не менее 10 мм.
Горизонтальные и вертикальные штробы. По нормам штробить стены можно только строго вертикально или горизонтально. Диагональные канавки запрещены — они ослабляют несущую способность стены. От потолка до штробы должно оставаться не менее 150 мм, от углов и дверных проёмов — не менее 100 мм.
Защита кабеля. В штробе кабель обязательно помещается в гофрированную трубу или жёсткий ПВХ-рукав. Это защищает изоляцию от повреждений при заделке и позволяет заменить проводку без демонтажа стены.

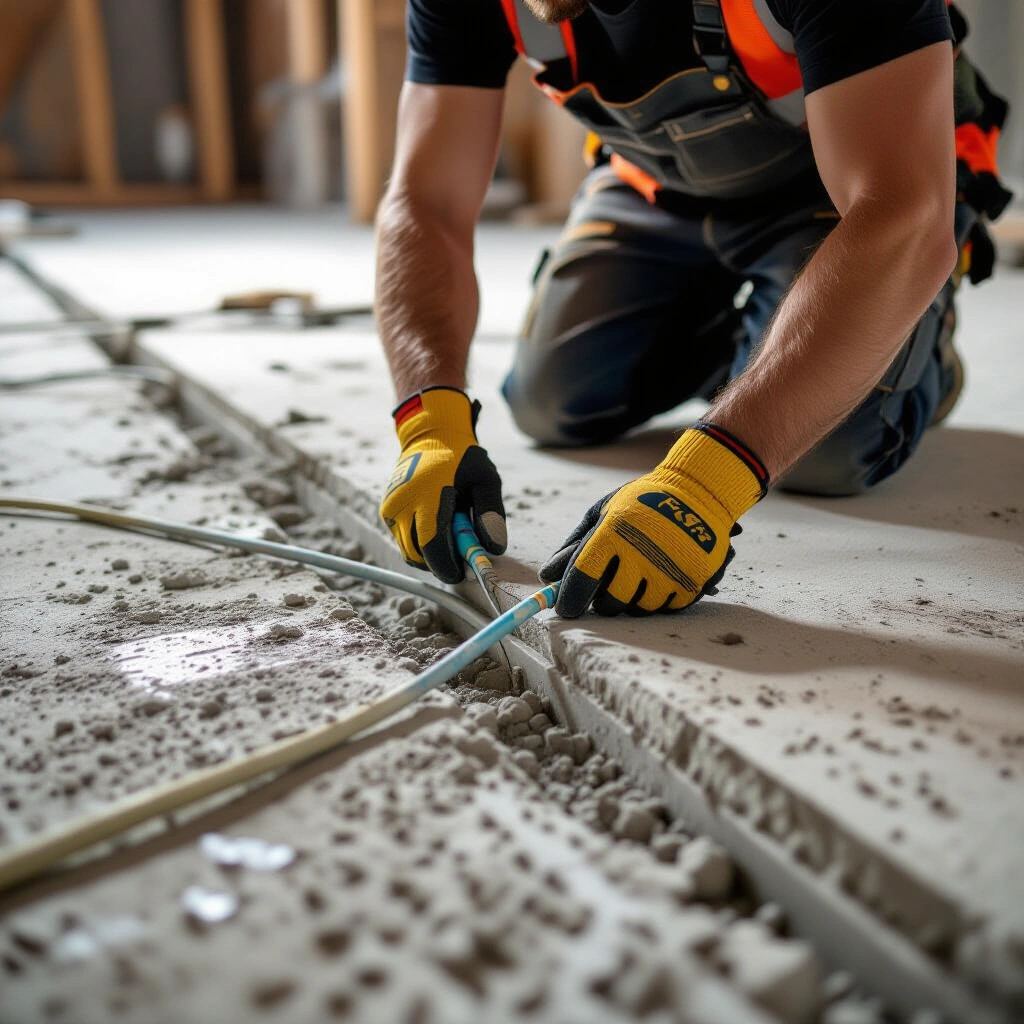

Правила прокладки в стяжке пола
Кабель в стяжке укладывают до заливки, чаще всего под тёплый пол. Обязательное требование — кабель должен быть цельным, без соединений. Все муфты и скрутки остаются только в распределительных коробках, которые поднимаются над уровнем стяжки.
Минимальная глубина залегания — 20–30 мм от верхнего края стяжки. Если планируется финишное покрытие (плитка, ламинат), добавляется запас в 10–15 мм, чтобы случайно не повредить кабель дюбелем при креплении плинтусов или порогов.
Компенсационные зазоры. При нагреве (например, кабель тёплого пола) линия расширяется. Оставляйте волнообразный запас — 5–10 мм на каждый метр.
Частые ошибки и как их избежать
- Экономия на гофре. Многие укладывают кабель прямо в штробу, а затем штукатурят. Это грубая ошибка: при усадке стен или вибрациях изоляция перетирается, и ток уходит в стену. Используйте гофру всегда.
- Пересечение силовых и слаботочных линий. Провода 220 В и интернет-кабели (витая пара) нельзя класть в одну штробу или стяжку вплотную. Минимальное расстояние — 50 мм, иначе возникают помехи.
- Соединения в стяжке. Любая скрутка, залитая бетоном, — источник проблем. Влага и высолы быстро разрушают контакт. Все соединения выполняйте только в доступных коробках.
- Игнорирование заземления. Даже в старых домах при смене проводки обязательно прокладывайте трёхжильный кабель (фаза, ноль, земля). Особенно это важно в стяжке, где кабель может контактировать с влагой.
- Слишком узкие штробы. Кабель, зажатый впритык, перегревается. Оставляйте зазор хотя бы в 2–3 мм от стенок канавки.
Заключение
Прокладка кабеля в штробах и стяжке требует аккуратности и соблюдения норм. Главные принципы: защита гофрой, отсутствие соединений под слоем отделки, достаточная глубина залегания и разделение силовых и слаботочных линий. Вложив время в грамотный монтаж, вы получите безопасную электросеть, которая прослужит десятилетия и не преподнесёт сюрпризов при следующем ремонте.
