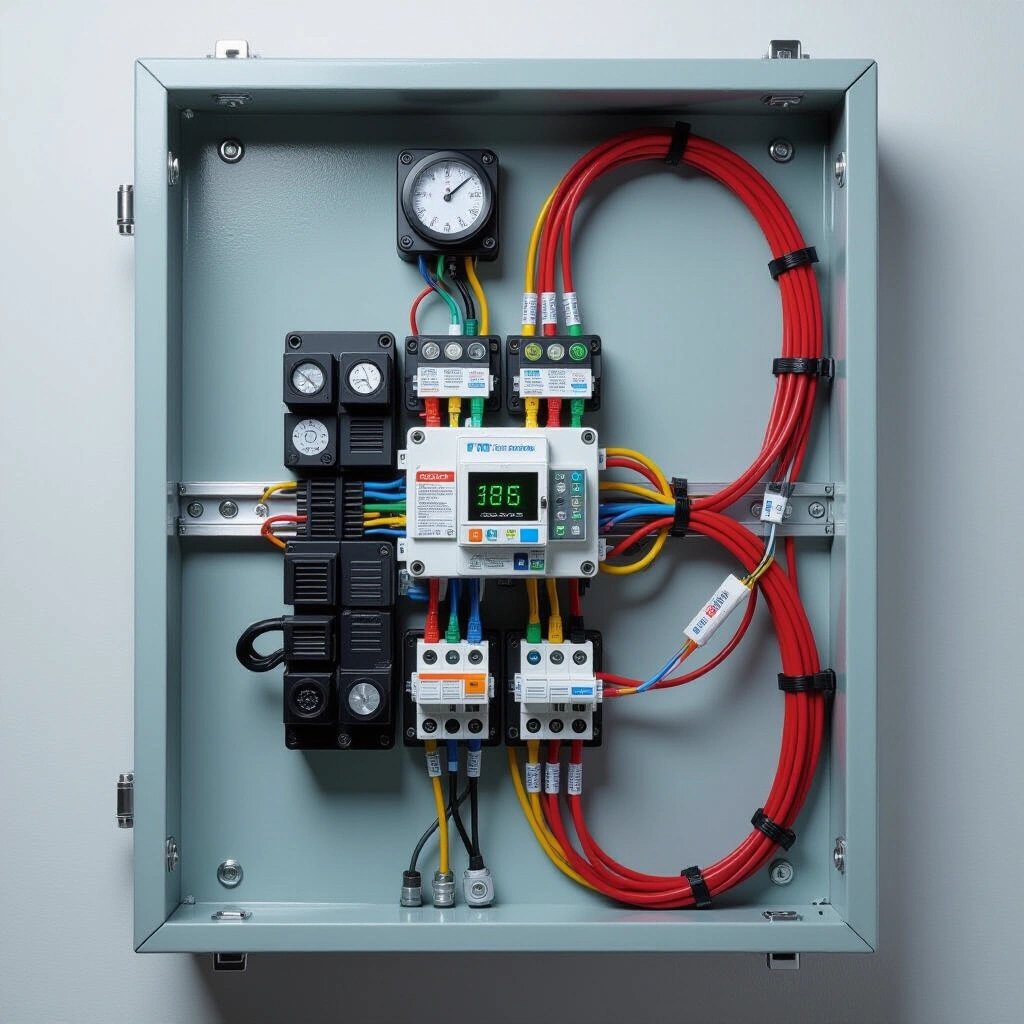

Электрощит — сердце любой электрической сети. От его правильной сборки зависит безопасность всего жилья. Даже без опыта можно собрать щит самостоятельно, если понять базовые схемы и соблюсти правила. Разберем типовые решения для квартиры и частного дома.
Основные компоненты электрощита
- Вводной автоматический выключатель — защищает всю сеть от перегрузок и короткого замыкания.
- УЗО (устройство защитного отключения) — предотвращает поражение током при утечках.
- Дифференциальный автомат (ДИФ) — совмещает функции автомата и УЗО.
- Автоматы для групп (освещение, розетки, кондиционер и т.д.).
- Шины — нулевая (N) и заземления (PE).
- Корпус — навесной или встраиваемый.
Типовая схема для квартиры
В квартирах чаще используют однофазную сеть (230 В). Рекомендуемая последовательность:
- Вводной автомат на 40–50 А.
- Счетчик электроэнергии (если не вынесен отдельно).
- Общее УЗО на 30 мА (или два — на розетки и освещение).
- Групповые автоматы: 16 А — розетки, 10 А — освещение, 20 А — кухонная техника, 16 А — стиральная машина.
Важно: для влажных помещений (ванная, кухня) обязательно устанавливайте УЗО с током утечки не более 10 мА. Экономия на защите недопустима.
Схема для частного дома
В доме часто используют трехфазный ввод (380 В). Основные отличия:
- Вводной трехфазный автомат на 63 А.
- Трехфазное УЗО или три однофазных на каждую фазу.
- Распределение нагрузки по фазам: мощные потребители (насос, электрокотел, сауна) подключают на разные фазы.
- Обязательно заземление — система TN-C-S или TT.
- Для защиты от импульсных перенапряжений устанавливают ограничители перенапряжений (ОПН).
Пример группировки: фаза A — освещение, фаза B — розетки, фаза C — силовая нагрузка. Между фазами не должно быть перекоса.
Правила безопасности при сборке
- Работайте только при обесточенном вводе.
- Используйте многожильный медный провод сечением не менее 2,5 мм² для розеток и 1,5 мм² для освещения.
- Затягивайте винты клемм с усилием — слабый контакт ведет к нагреву.
- Маркируйте автоматы и провода для удобства обслуживания.
- После сборки проверьте работу УЗО кнопкой «Тест».
Заключение
Собрать электрощит своими руками реально, если выбрать правильную схему и не нарушать ПУЭ. Для типовой квартиры достаточно однофазного щита с УЗО и автоматами. Для дома — трехфазный ввод с защитой от перенапряжений и молниезащитой. При малейших сомнениях пригласите специалиста — электричество ошибок не прощает.
